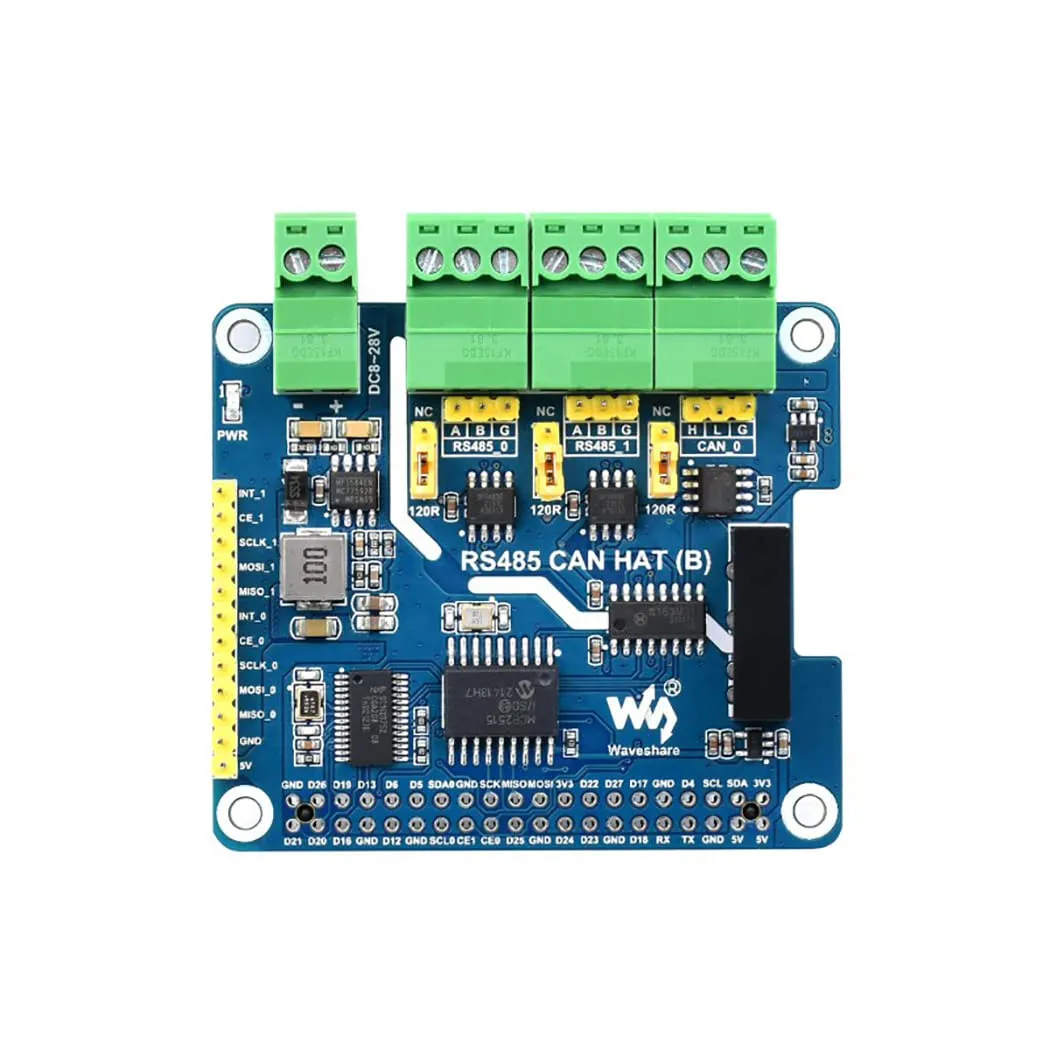

Introduzione all'Isolated RS485 CAN HAT (B)
L'Isolated RS485 CAN HAT (B) è un'espansione versatile per la tua Raspberry Pi, progettata per fornire robuste capacità di comunicazione industriale. Questo HAT supporta le schede della serie Raspberry Pi tramite l'header di estensione GPIO a 40 PIN e offre funzionalità avanzate per l'interfaccia con dispositivi CAN e RS485.
Caratteristiche Principali
- Compatibilità: Compatibile con le schede della serie Raspberry Pi grazie all'header di estensione GPIO a 40 PIN.
- CAN Channel: Integra un singolo canale CAN, basato sul controller MCP2515 e sul transceiver CAN, convertendo il segnale SPI in CAN.
- RS485 Channels: Offre due canali RS485, utilizzando una combinazione dual-chip SC16IS752 + SP3485, convertendo il segnale SPI in RS485.
- Alimentazione: Circuito di conversione di alimentazione integrato che supporta un'ampia gamma di tensioni in ingresso (8 ~ 28 V) e può alimentare contemporaneamente la Raspberry Pi.
- Isolamento: Isolamento di alimentazione unibody integrato per fornire una tensione isolata stabile, eliminando la necessità di un alimentatore aggiuntivo per il terminale isolato.
Benefici dell'Utilizzo
*
Comunicazione Affidabile: Ideale per applicazioni industriali che richiedono una comunicazione robusta e isolata.
*
Facilità di Integrazione: Grazie alla compatibilità con le Raspberry Pi e alla funzionalità plug-and-play, l'integrazione è semplice e veloce.
*
Versatilità: Supporta sia CAN che RS485, rendendolo adatto a una vasta gamma di applicazioni industriali.
*
Alimentazione Flessibile: Il circuito di conversione di alimentazione integrato semplifica l'alimentazione del sistema.
Applicazioni Tipiche
*
Automazione Industriale: Controllo e monitoraggio di macchinari e processi industriali.
*
Reti di Sensori: Implementazione di reti di sensori distribuite con comunicazione CAN e RS485.
*
Sistemi di Controllo Accessi: Integrazione in sistemi di controllo accessi e sicurezza.
*
Monitoraggio Ambientale: Raccolta dati da sensori ambientali e trasmissione tramite CAN o RS485.
L'Isolated RS485 CAN HAT (B) è una soluzione completa per aggiungere funzionalità di comunicazione industriale alla tua Raspberry Pi, offrendo prestazioni affidabili e versatilità per una vasta gamma di applicazioni.

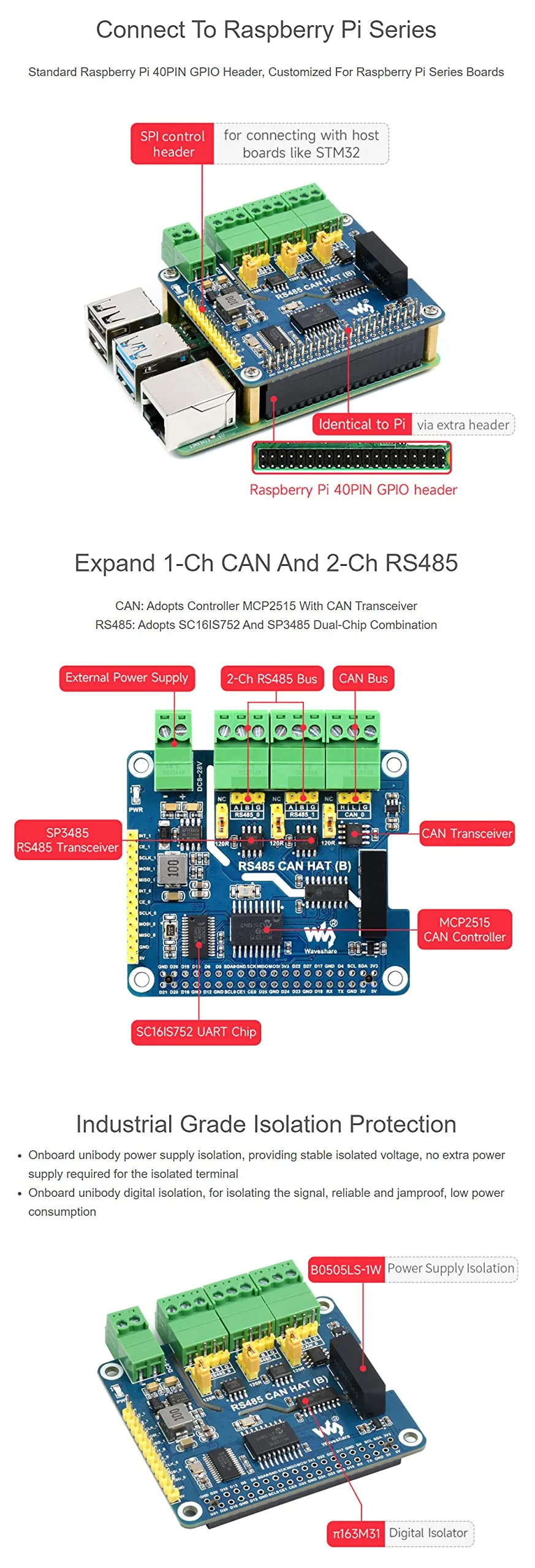

Standard Raspberry Pi 40PIN GPIO extension header, supporta Raspberry Pi Series boards
1-Ch CAN, adotta il controller MCP2515 e il ricetrasmettitore CAN, converte SPI a CAN
2-Ch RS485, adopts SC16IS752 + SP3485 Dual Chip combination, converts SPI to RS485
Il circuito di conversione di alimentazione a bordo, supporta l'alimentazione di tensione larga 8 ~ 28 V, può alimentare il Raspberry Pi allo stesso tempo
Isolamento di alimentazione unibody onboard, fornisce tensione isolata stabile, nessun alimentatore aggiuntivo richiesto per il terminale isolato
