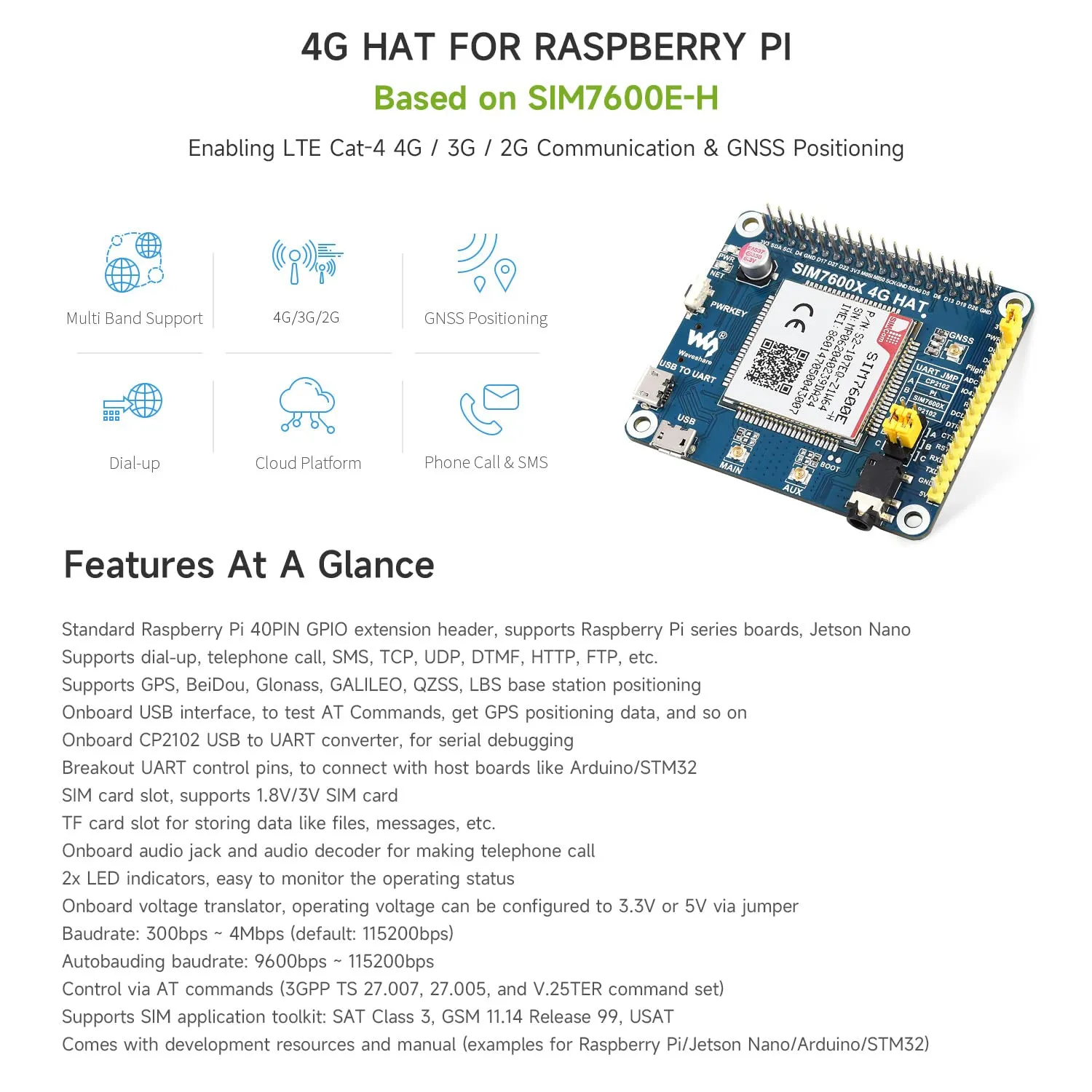

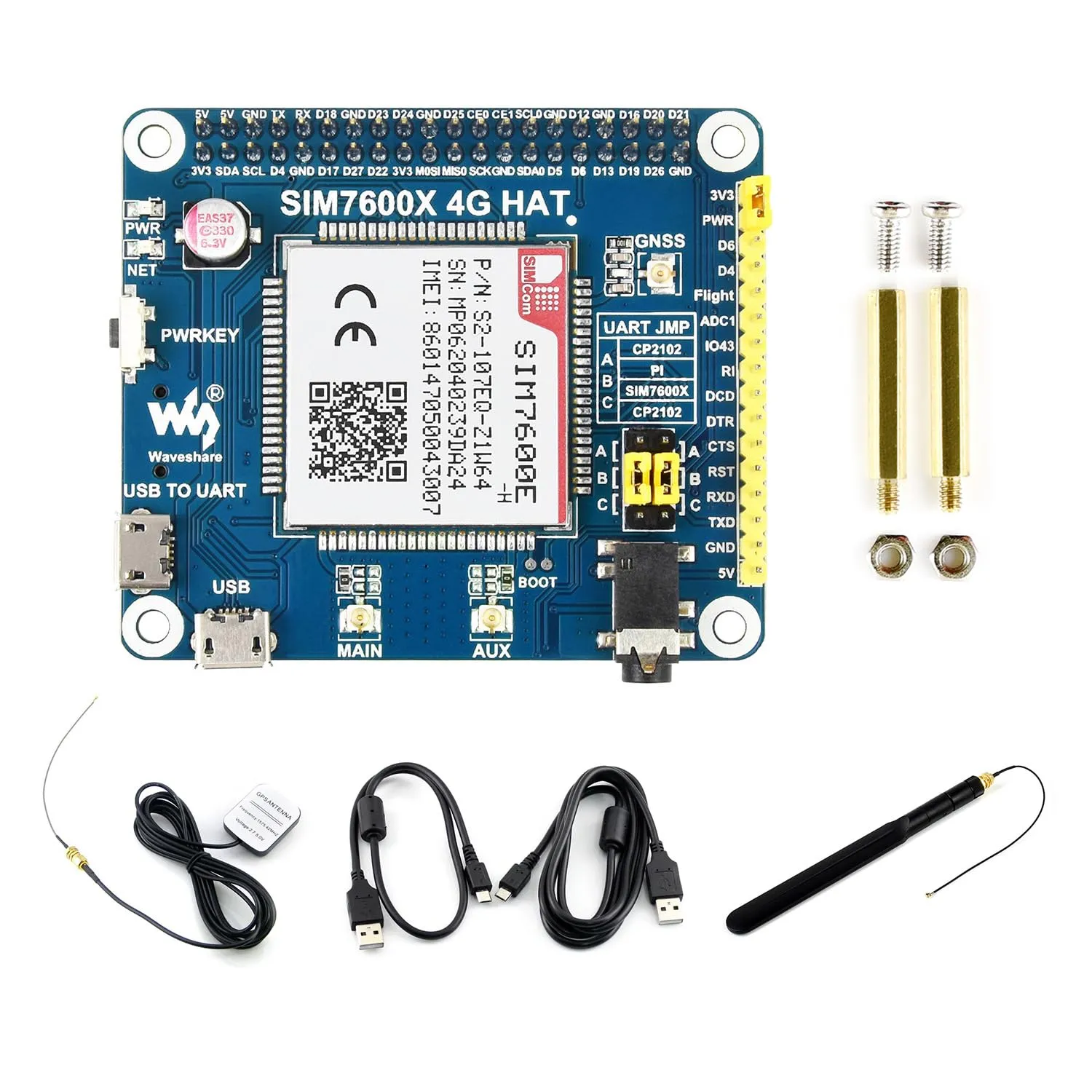

LUCKFOX 4G HAT for Raspberry Pi, Based on SIM7600E-H, Enabling LTE Cat-4 4G/3G/2G Communication & GNSS Positioning, Compatible With Raspberry Pi Series Boards/Jetson Nano

Connettività 4G LTE e Posizionamento GNSS per i Tuoi Progetti Raspberry Pi

Espandi le capacità del tuo Raspberry Pi con l'HAT Luckfox 4G, basato sul modulo SIM7600E-H. Questo HAT ti permette di aggiungere connettività 4G LTE Cat-4, 3G e 2G, oltre a precise funzionalità di posizionamento GNSS. Ideale per progetti di IoT, telemetria, monitoraggio remoto e molto altro, il Luckfox 4G HAT offre una soluzione completa e affidabile per la comunicazione dati e la localizzazione geografica.

Caratteristiche Principali

• Compatibilità Universale: Si integra perfettamente con le schede Raspberry Pi e Jetson Nano grazie al connettore GPIO standard a 40 pin.

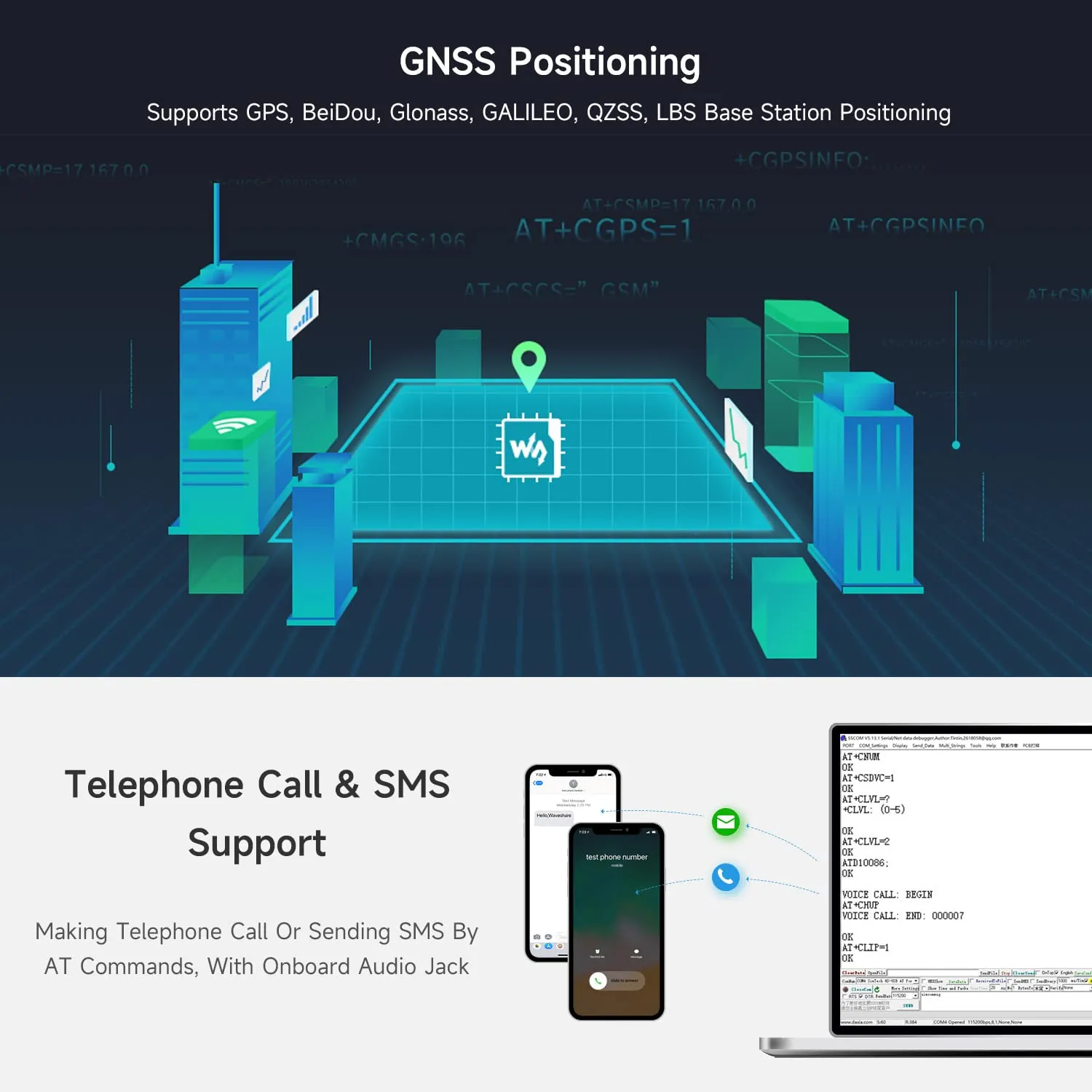

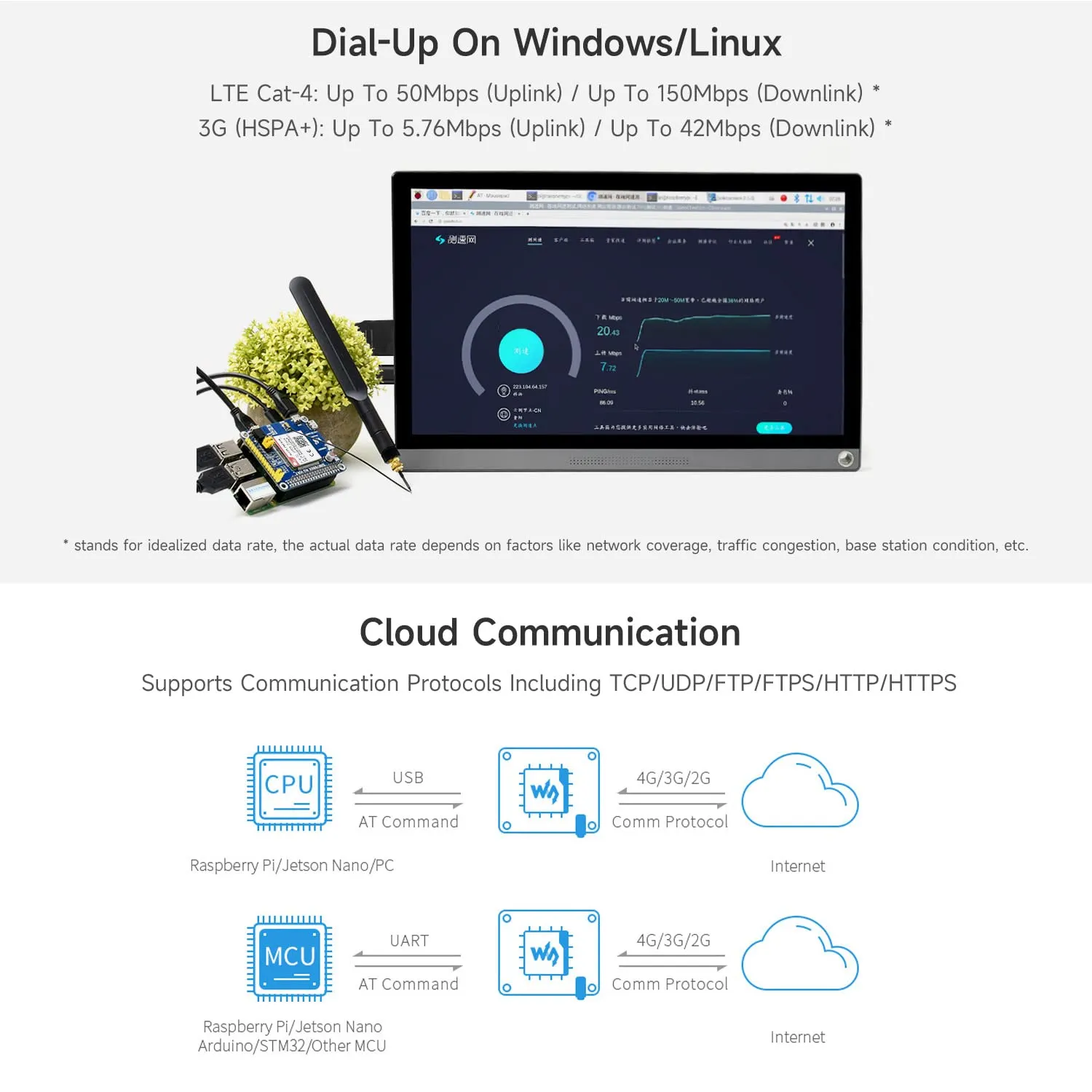

• Comunicazione Versatile: Supporta chiamate vocali, invio di SMS, protocolli TCP/UDP, DTMF, HTTP e FTP.
• Posizionamento Preciso: Ricezione segnali GPS, BeiDou, Glonass, GALILEO, QZSS e localizzazione tramite celle telefoniche (LBS).

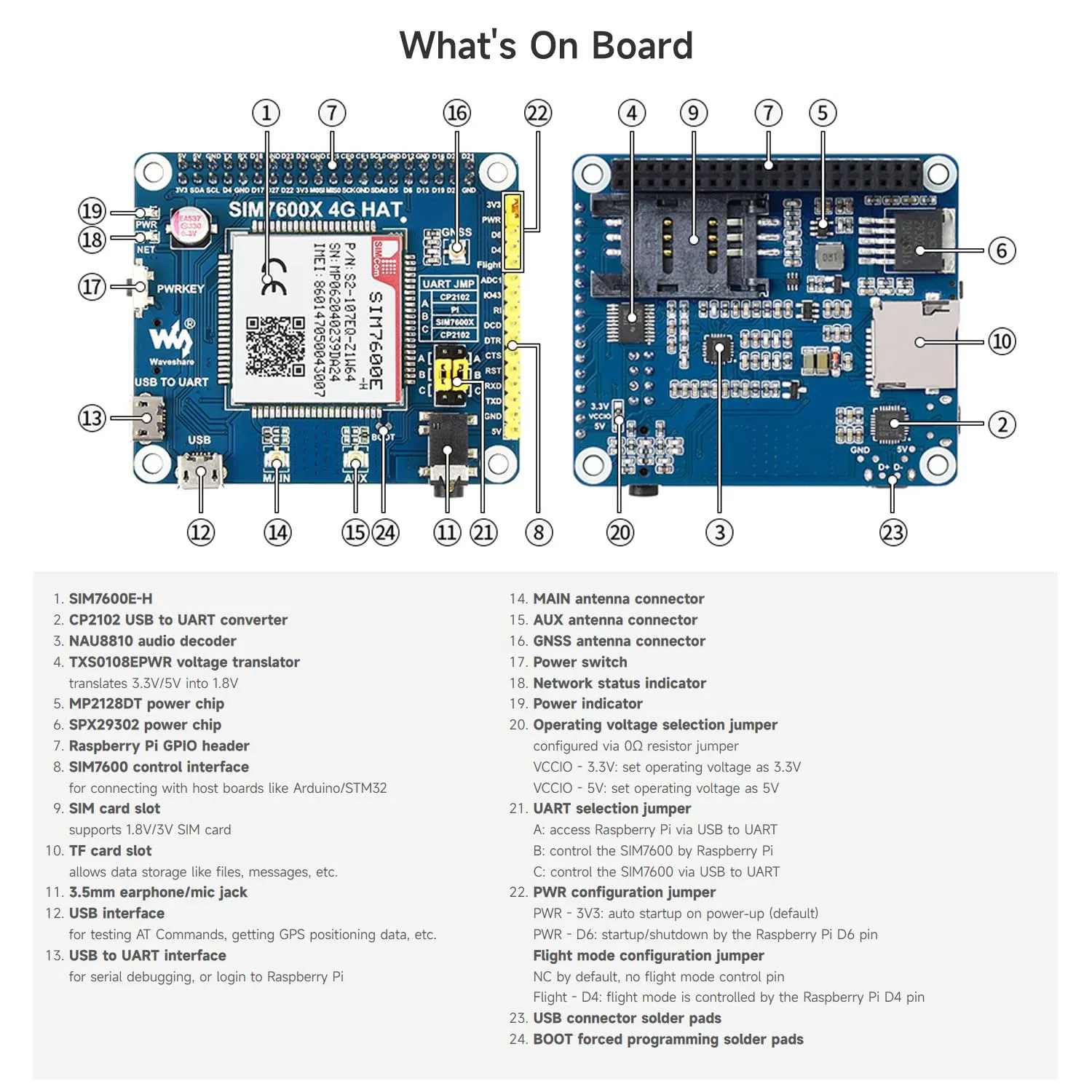

• Interfaccia USB Integrata: Utilizza l'interfaccia USB per testare comandi AT, ottenere dati di posizionamento GPS e per il debugging seriale tramite il convertitore USB-UART CH2102.
• Slot SIM e TF: Alloggiamento per SIM card (1.8V/3V) e slot per schede TF per l'archiviazione di dati e messaggi.
• Audio di Qualità: Jack audio e decoder integrato per effettuare chiamate chiare e nitide.
• Indicatori LED: Monitoraggio semplice dello stato operativo grazie ai LED integrati.
• Alimentazione Flessibile: Configurazione della tensione di lavoro a 3.3V o 5V tramite jumper.
• Controllo AT Command: Gestione completa tramite comandi AT standard (3GPP TS 27.007, 27.005 e V.25TER).
• Supporto SIM Application Toolkit: Compatibile con SAT Class 3, GSM 11.14 Release 99, USAT.

Risorse per lo Sviluppo

Il Luckfox 4G HAT viene fornito con risorse di sviluppo online complete, inclusi manuali ed esempi per Raspberry Pi, Jetson Nano e STM32. L'ampia documentazione e il supporto tecnico ti aiuteranno a integrare rapidamente il HAT nei tuoi progetti, semplificando lo sviluppo di applicazioni avanzate con connettività 4G e posizionamento GNSS.

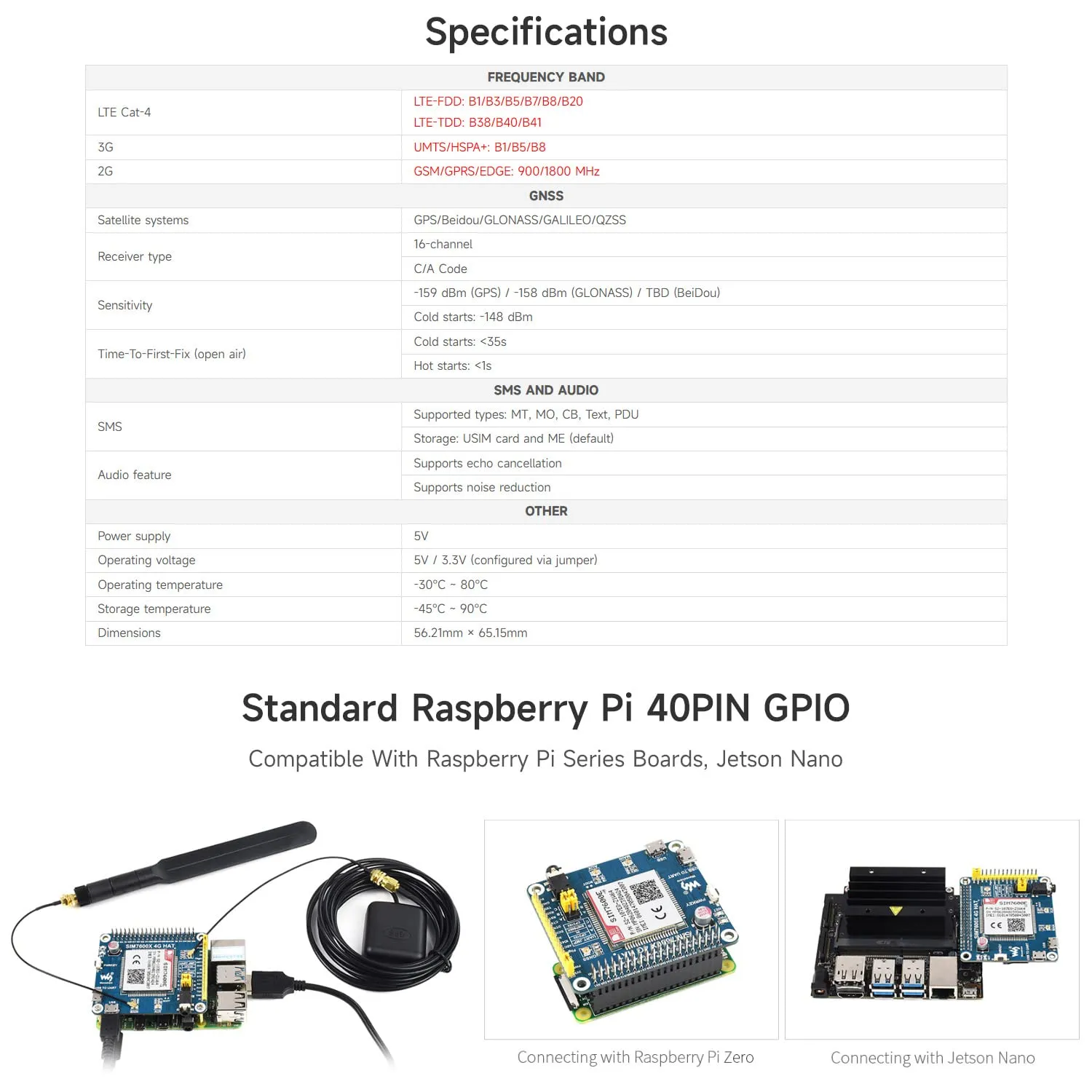

Specifiche Tecniche Aggiuntive

• Baudrate: 300bps ~ 4Mbps (default: 115200bps)
• Autobauding: 9600bps ~ 115200bps

Con il Luckfox 4G HAT, puoi trasformare il tuo Raspberry Pi in una potente piattaforma di comunicazione e localizzazione, aprendo un mondo di possibilità per le tue creazioni.

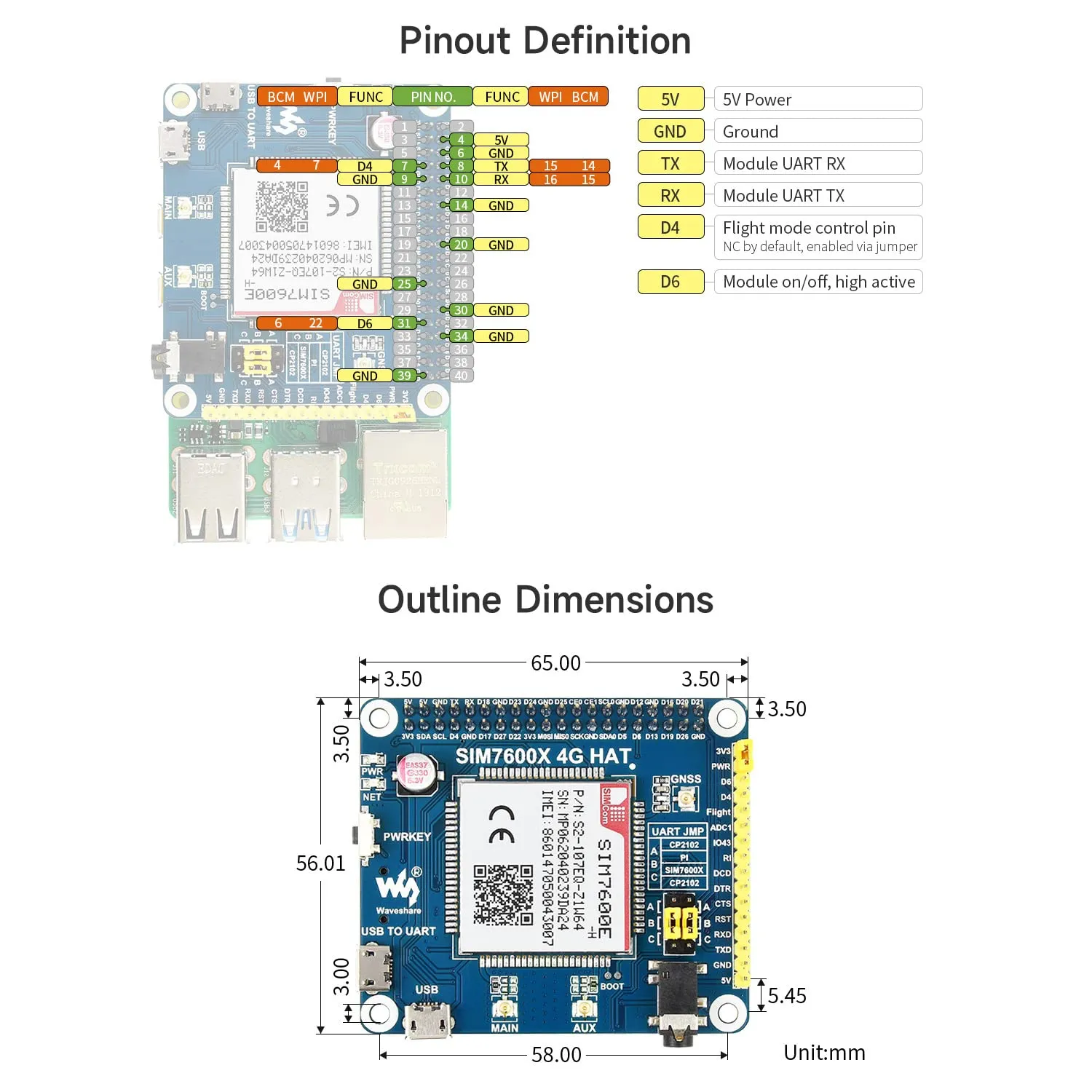

Equipped with standard Pi 40PIN GPIO expansion head, and compatible with Raspberry Pi series boards/Jetson Nano. Support dialing, telephone calling, SMS/TCP/UDP/DTMF/HTTP/FTP, etc
Support GPS/BeiDou/Glonass/GALILEO/QZSS/LBS base station positioning. The onboard USB interface is used to test AT commands, obtain GPS positioning data, etc. On board 2102 USB to UART converter for serial debugging. Disconnect the UART control pin for connecting STM32 and other motherboards
SIM card slot, supporting 1.8V/3V SIM card. TF card slot, used to store files, messages and other data. Car audio jack and audio decoder for making calls. 2 LED indicators, easy to monitor operation status
On board voltage converter, the working voltage can be configured as 3.3V or 5V through jumpers. Baudrate: 300bps ~ 4Mbps (default: 115200bps). Autobauding baudrate: 9600bps ~ 115200bps. Control via AT command (3GPP TS 27.007, 27.005 and V.25TER command set)
Support SIM application kit: SAT Class 3, GSM 11.14 Release 99, USAT. Provide online development resources and manuals (examples for Raspberry Pi/Jetson Nano/STM32). Please ask 24-hour customer service for relevant manual
