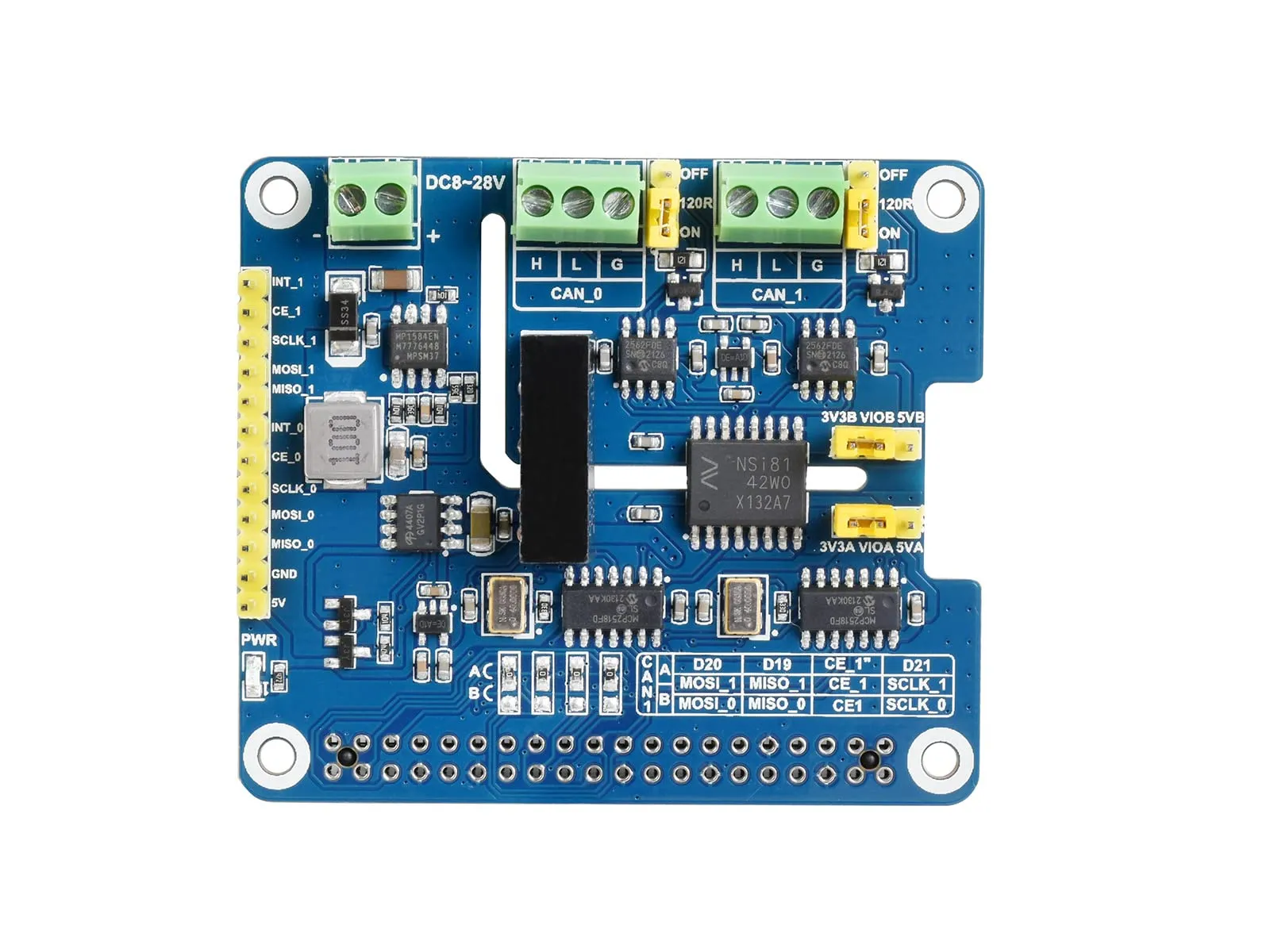

Waveshare 2 Channel CAN FD Expansion HAT for Raspberry Pi Supports CAN with Flexible Data Rate Multi Onboard Protection Circuits

Espandi le capacità del tuo Raspberry Pi con la Waveshare 2-Channel CAN FD Expansion HAT

Se sei un appassionato di elettronica, un maker o un professionista che lavora con il protocollo CAN (Controller Area Network), la Waveshare 2-Channel CAN FD Expansion HAT è l'accessorio perfetto per il tuo Raspberry Pi.

Cos'è il CAN FD?

CAN FD (CAN con Flexible Data-Rate) è un'evoluzione del tradizionale protocollo CAN 2.0, che offre una maggiore larghezza di banda e velocità di trasmissione dati. Questo lo rende ideale per applicazioni che richiedono una comunicazione rapida e affidabile tra dispositivi, come nel settore automobilistico, industriale e dell'automazione.

Caratteristiche principali:

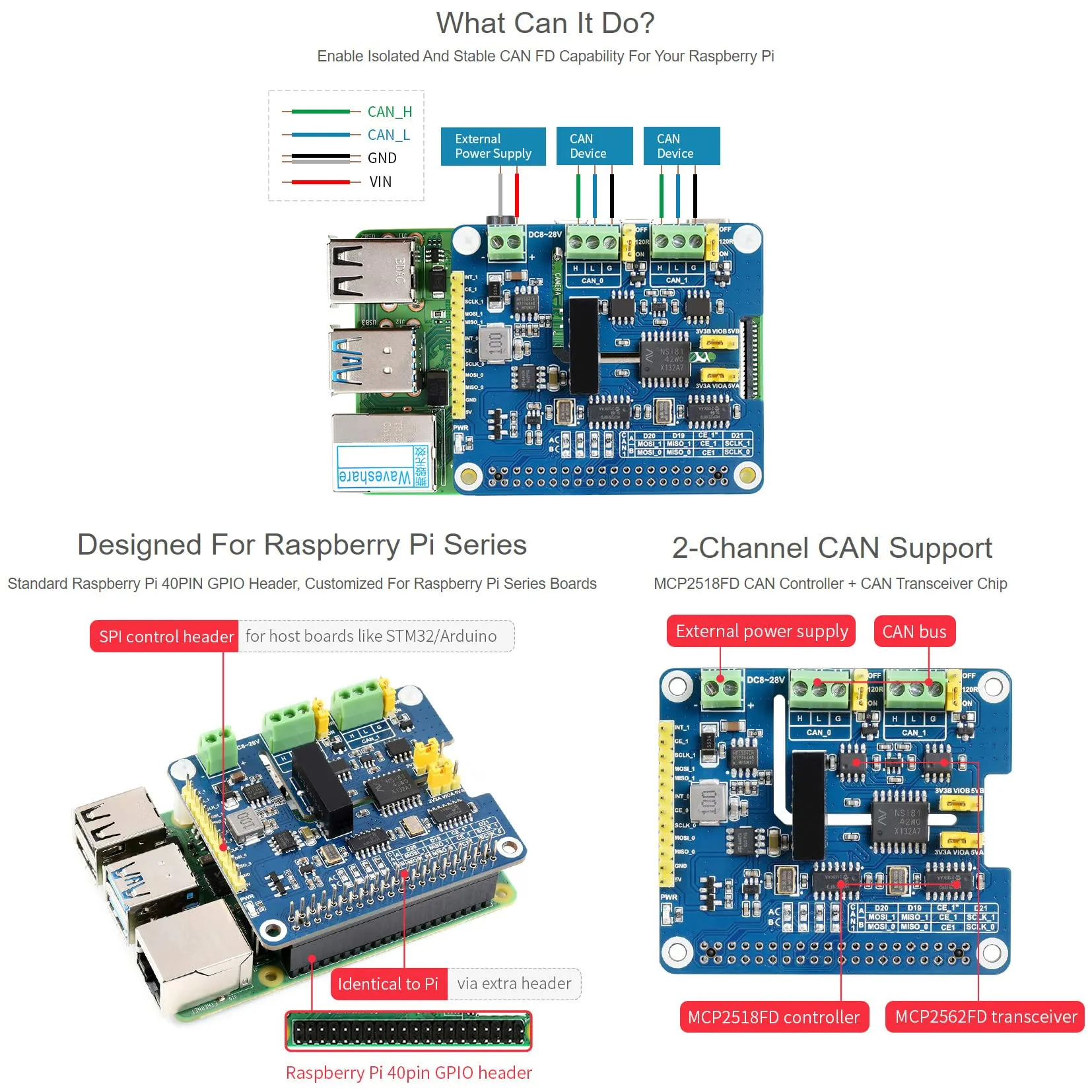

• Compatibilità: Si collega facilmente al connettore GPIO a 40 pin standard del Raspberry Pi, supportando tutti i modelli della serie Raspberry Pi e Jetson Nano.
• Doppio canale CAN FD: Offre due canali CAN FD indipendenti, consentendo di connettere e comunicare con più dispositivi contemporaneamente.
• Supporto protocolli CAN 2.0 e CAN FD: Compatibile sia con il tradizionale protocollo CAN 2.0 che con il più recente CAN FD.

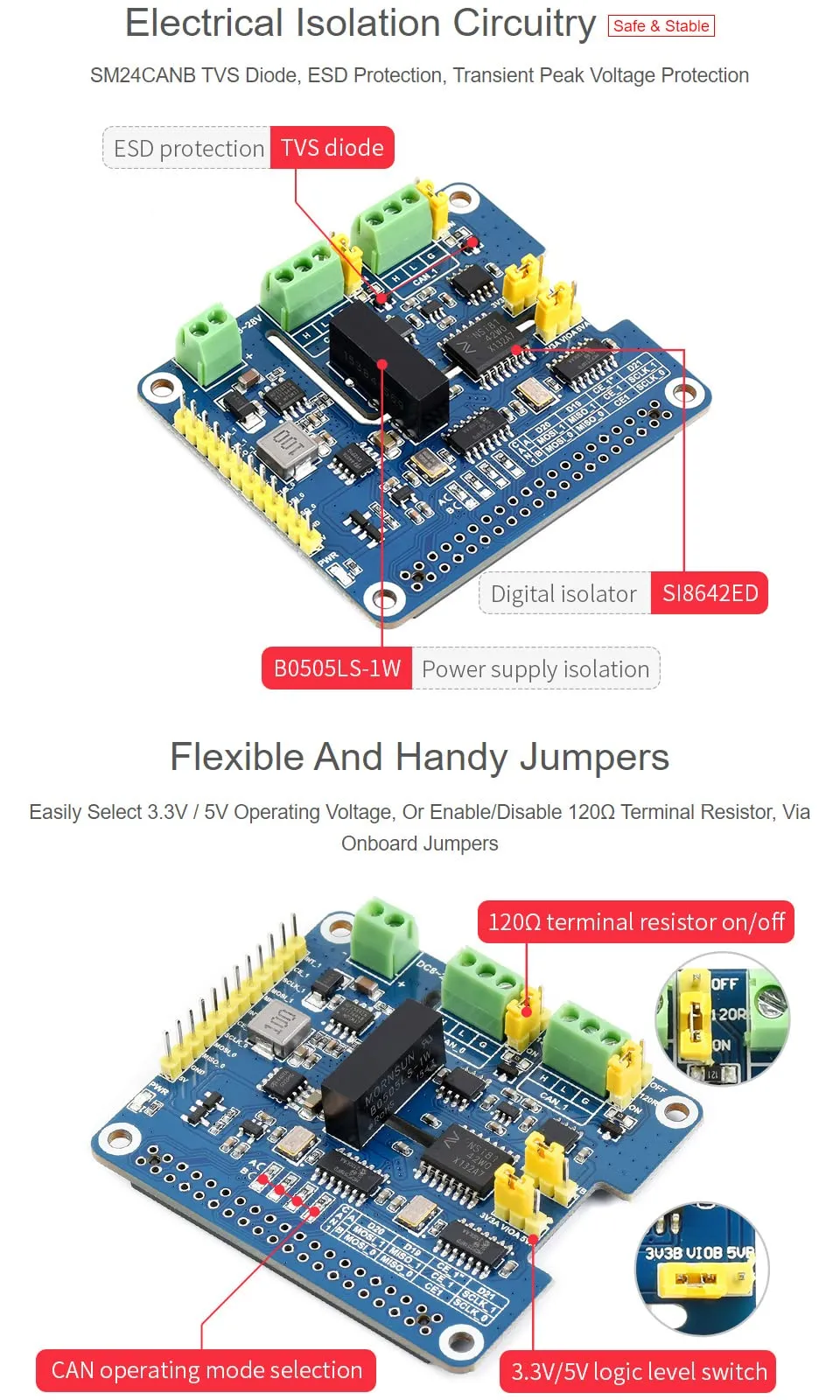

• Protezione avanzata: Integra protezioni contro fulmini, scariche elettrostatiche (ESD) e cortocircuiti, garantendo una comunicazione sicura e affidabile.
• Isolamento galvanico: L'isolamento galvanico integrato fino a 5KV protegge il Raspberry Pi da sovratensioni e interferenze, assicurando un funzionamento stabile.
• Resistenza di terminazione: Dispone di una resistenza di terminazione da 120Ω integrata, configurabile tramite jumper.

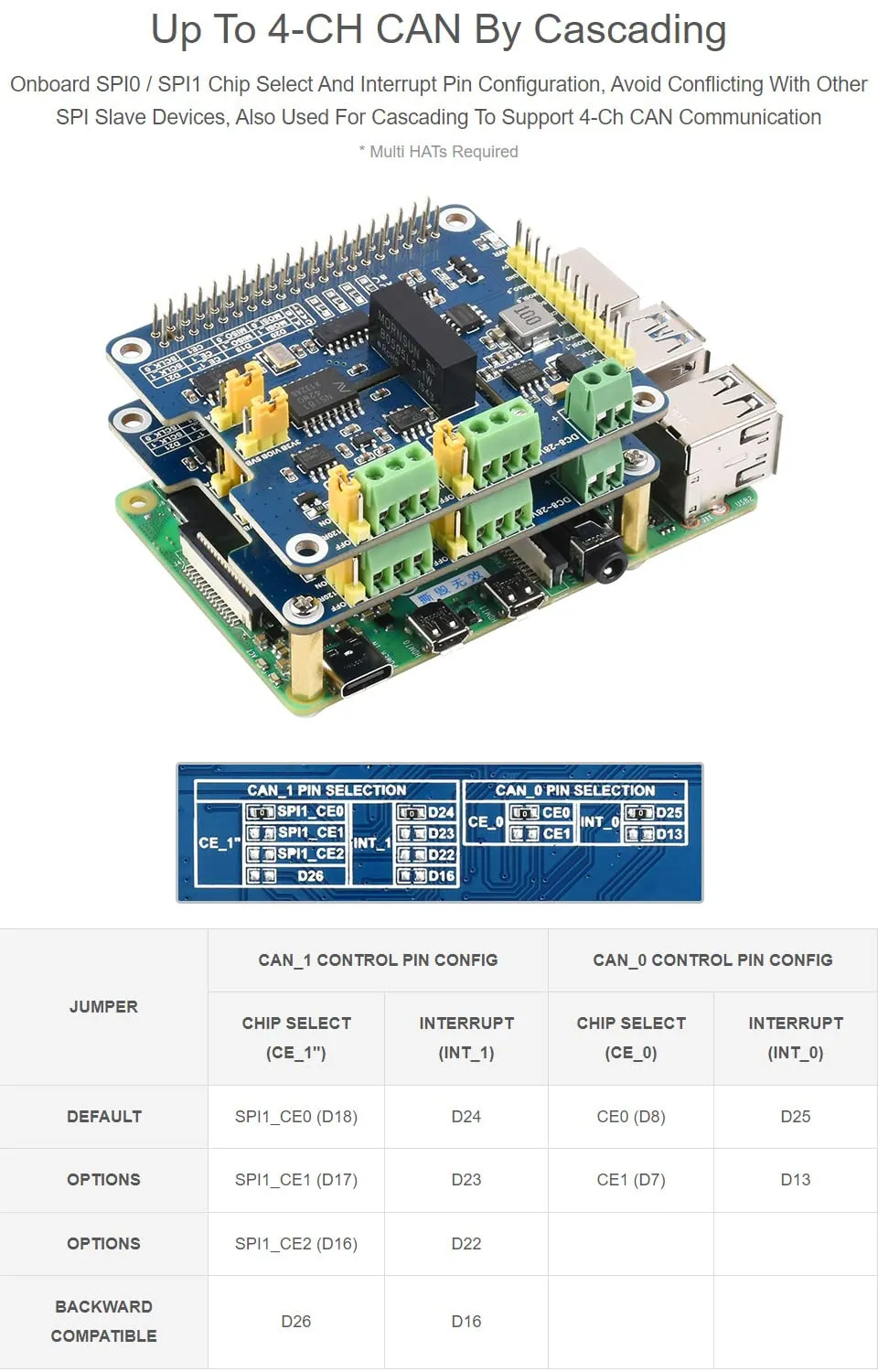

• Versatilità: I pin di controllo SPI breakout consentono il collegamento con altre schede di controllo host come STM32 o Arduino.
• Risorse di sviluppo: Viene fornita con risorse di sviluppo e manuale d'uso, inclusi esempi per Raspberry Pi, per facilitare l'integrazione e lo sviluppo di applicazioni.

Specifiche tecniche aggiuntive:

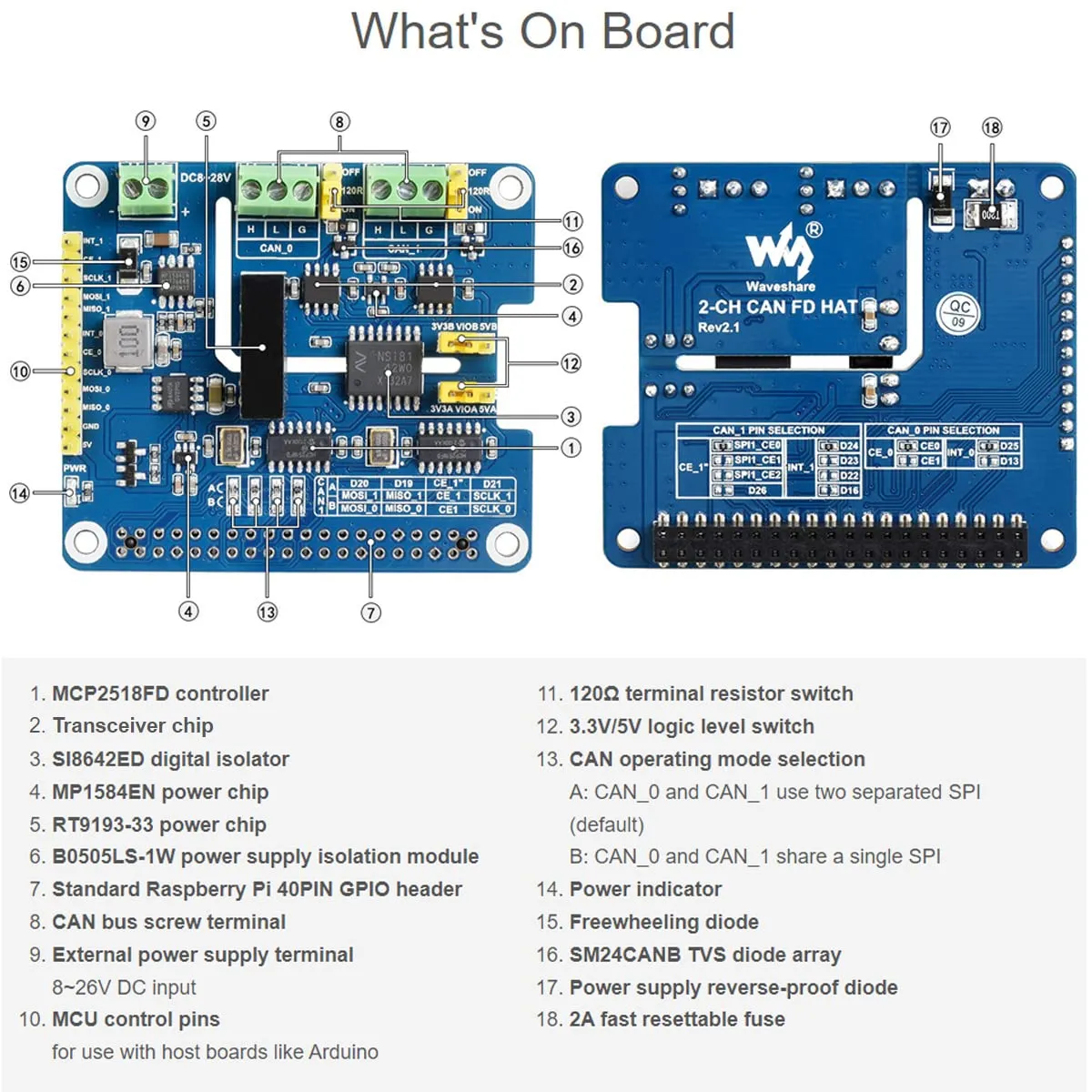

• Chip CAN Controller: MCP2517FD
• CAN Transceiver: MCP2562FD
• Velocità dati CAN FD: Fino a 8 Mbps
• Tensione di esercizio: 3.3V/5V (selezionabile tramite jumper)
• Dimensioni: 65mm x 30mm

A chi è rivolta?

Questa expansion HAT è ideale per:

• Hobbisti e maker: Per sperimentare con il protocollo CAN e sviluppare progetti di domotica, robotica e IoT.
• Professionisti: Per la prototipazione e lo sviluppo di applicazioni industriali, automotive e di automazione.
• Studenti e ricercatori: Per l'apprendimento e la ricerca nel campo delle reti CAN e dei sistemi embedded.

Conclusione:

La Waveshare 2-Channel CAN FD Expansion HAT è una soluzione completa e affidabile per espandere le capacità di comunicazione del tuo Raspberry Pi. Grazie al supporto del protocollo CAN FD, alla protezione avanzata e alla facilità d'uso, è la scelta ideale per chiunque voglia lavorare con reti CAN in modo semplice ed efficace.

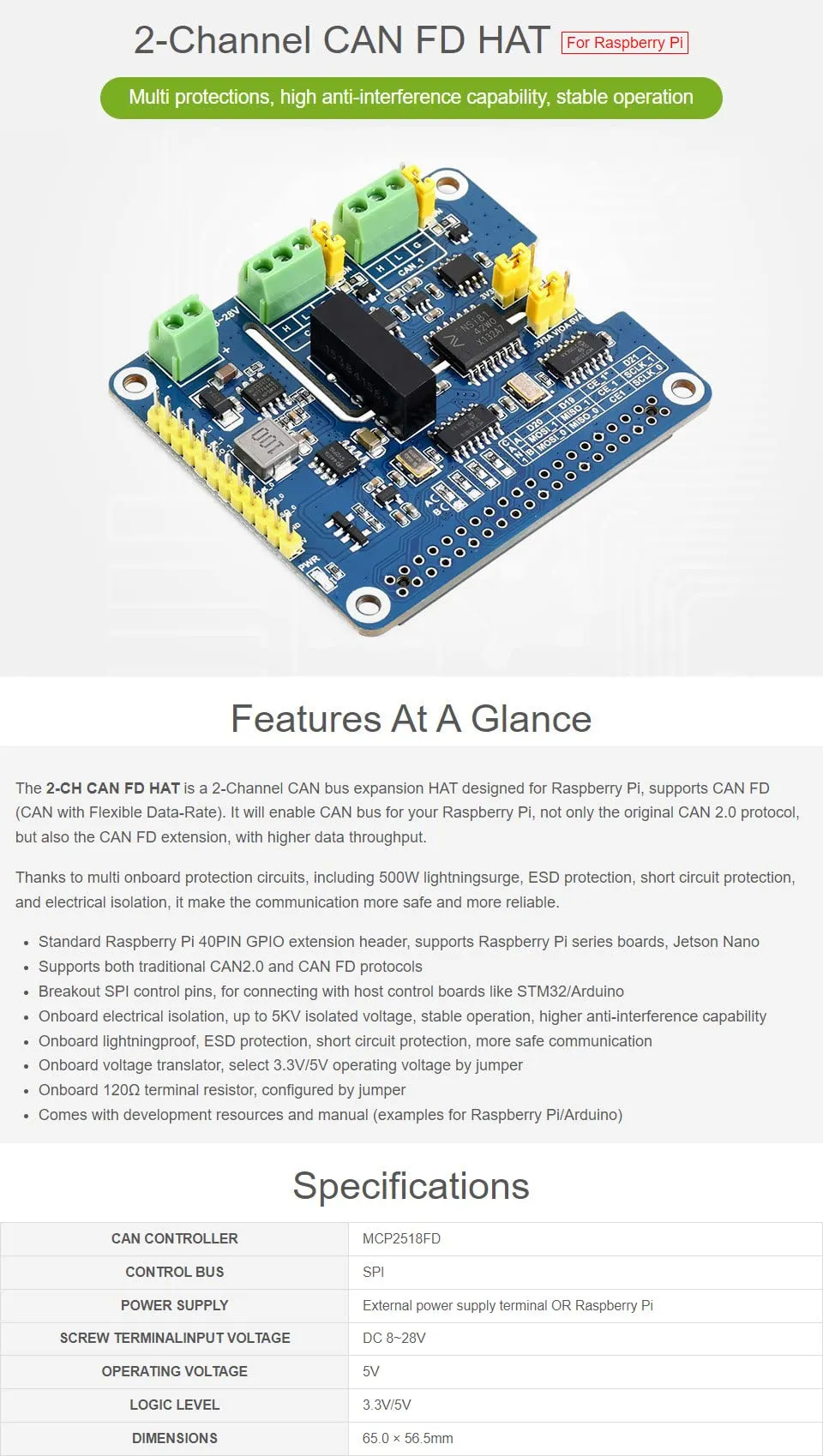

Standard Raspberry Pi 40PIN GPIO extension header, supports Raspberry Pi series boards, Jetson Nano Supports both traditional CAN2.0 and CAN FD protocols
Breakout SPI control pins, for connecting with host control boards like STM32/Arduino
Onboard lightningproof, ESD protection, short circuit protection, more safe communication Onboard voltage translator, select 3.3V/5V operating voltage by jumper
Onboard 120Ω terminal resistor, configured by jumper Comes with development resources and manual (examples for Raspberry Pi)
Onboard electrical isolation, up to 5KV isolated voltage, stable operation, higher anti-interference capability
