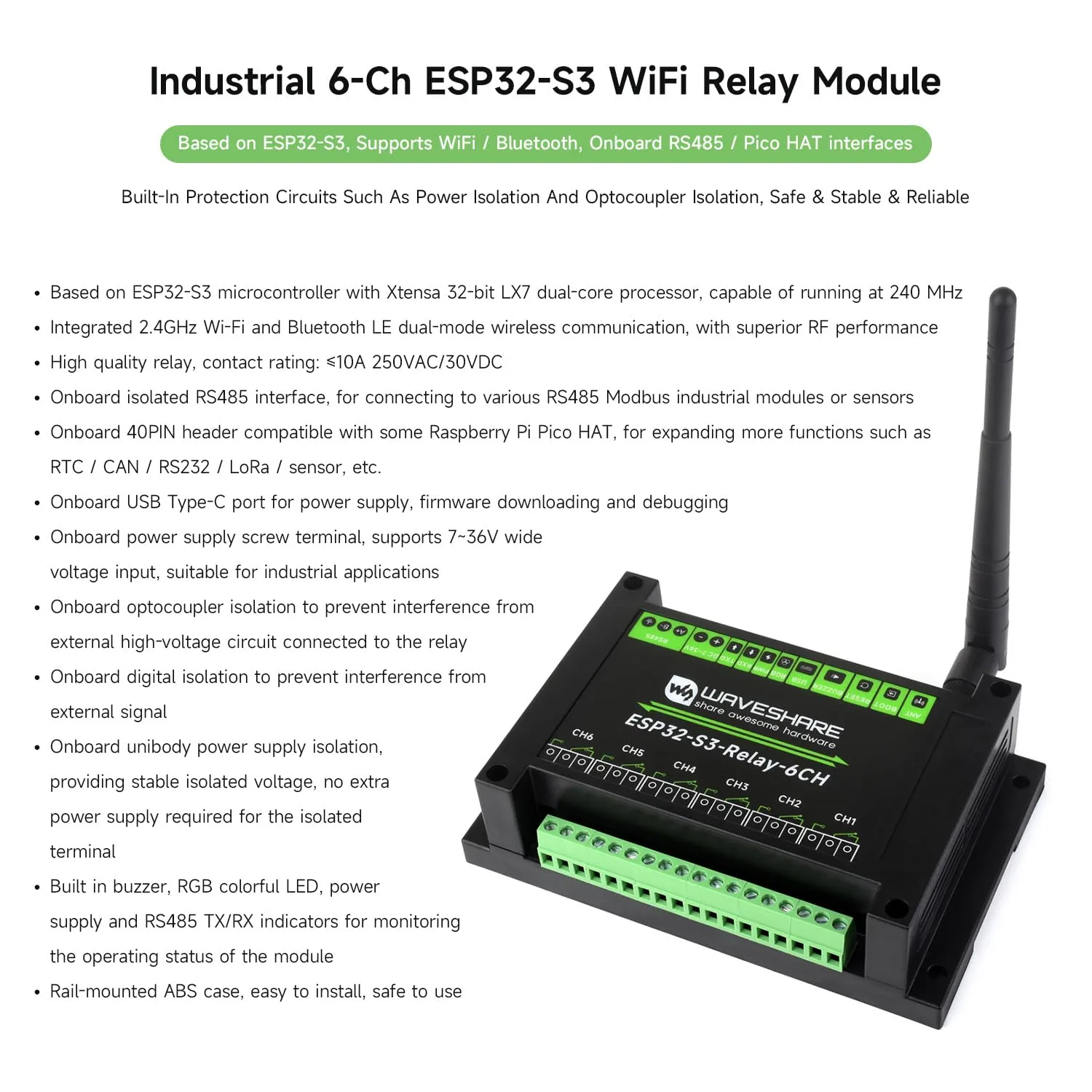

Waveshare Industrial 6-Channel ESP32-S3 WiFi Relay Module, Onboard RS485 / Pico HAT Interfaces, With Multiple Isolation Protection Circuits, Industrial-Grade, Rail-Mount Case

Scopri il Modulo Relè WiFi Industriale Waveshare ESP32-S3: La Soluzione Ideale per l'Automazione Industriale

Il Modulo Relè WiFi Industriale Waveshare ESP32-S3 è una soluzione avanzata e versatile per l'automazione industriale, progettata per offrire prestazioni affidabili e connettività flessibile in ambienti esigenti. Basato sul potente microcontrollore ESP32-S3, questo modulo integra funzionalità WiFi e Bluetooth LE, interfacce RS485 e Pico HAT, e una serie di protezioni di isolamento per garantire un funzionamento sicuro e stabile.

Caratteristiche Principali

• Microcontrollore ESP32-S3: Dotato di processore Xtensa 32-bit LX7 dual-core, capace di operare a 240 MHz, per prestazioni elevate e reattive.
• Connettività Wireless Integrata: Supporta Wi-Fi a 2.4GHz e Bluetooth LE dual-mode, offrendo una comunicazione wireless affidabile e flessibile.
• Relè di Alta Qualità: Contatti con capacità di commutazione fino a 10A 250VAC/30VDC, ideali per il controllo di dispositivi ad alta potenza.
• Interfaccia RS485 Isolato: Permette la connessione a vari moduli o sensori industriali RS485 Modbus, garantendo una comunicazione sicura e stabile.
• Ampia Tensione di Ingresso: Supporta un ingresso di tensione da 7 a 36V, rendendolo adatto per applicazioni industriali con diverse esigenze di alimentazione.
• Isolamento Galvanico: Dotato di isolamento digitale e optoisolatori per prevenire interferenze da segnali esterni e circuiti ad alta tensione.
• Custodia Industriale: Alloggiato in una robusta custodia ABS montabile su guida DIN, per una facile installazione e un utilizzo sicuro in ambienti industriali.
• Compatibilità con Pico HAT: Include un header a 40 PIN compatibile con Raspberry Pi Pico HAT, per espandere le funzionalità con moduli RTC, CAN, RS232, LoRa e sensori.

Applicazioni Ideali

• Automazione Industriale: Perfetto per il controllo di macchinari, sistemi di illuminazione, motori e altri dispositivi industriali.
• Monitoraggio Ambientale: Ideale per applicazioni di monitoraggio di temperatura, umidità, pressione e altri parametri ambientali tramite sensori RS485.
• Smart Home e Domotica: Utilizzabile per il controllo remoto di elettrodomestici e sistemi di sicurezza domestica.
• Progetti IoT: Ottimo per la creazione di dispositivi IoT personalizzati grazie alla sua flessibilità e connettività wireless.

Installazione e Utilizzo

Il Modulo Relè WiFi Industriale Waveshare ESP32-S3 è progettato per una facile installazione e utilizzo. Grazie alla sua custodia montabile su guida DIN e alla sua ampia gamma di tensioni di ingresso supportate, può essere facilmente integrato in qualsiasi ambiente industriale. La presenza di un connettore USB Type-C facilita il caricamento del firmware e il debug, mentre gli indicatori LED e il buzzer integrati permettono di monitorare lo stato operativo del modulo in tempo reale.

Massima Sicurezza e Affidabilità

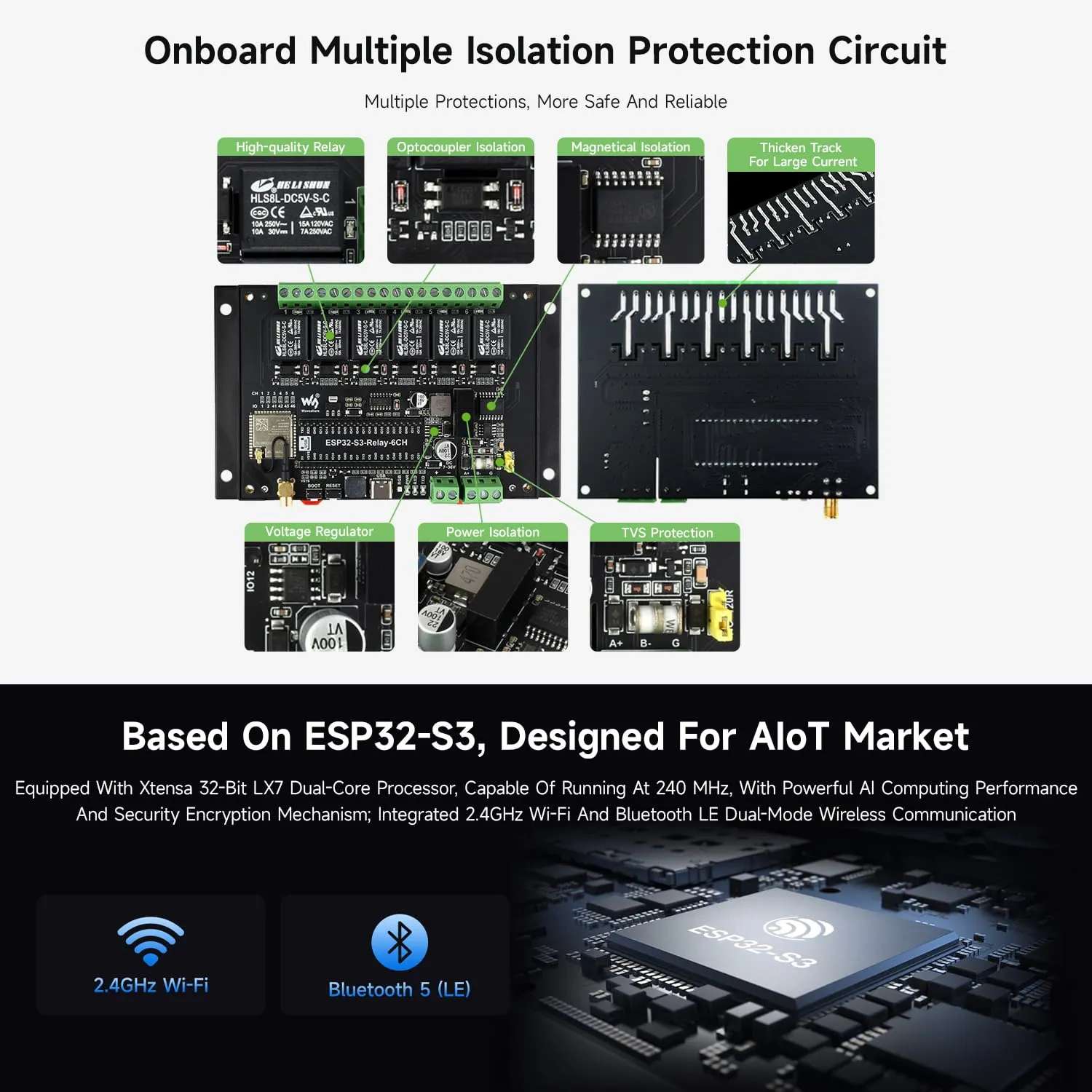

La sicurezza è una priorità nel design del Modulo Relè WiFi Industriale Waveshare ESP32-S3. L'isolamento digitale, gli optoisolatori e l'isolamento dell'alimentazione unibody proteggono il modulo da interferenze esterne e sovratensioni, garantendo un funzionamento affidabile e sicuro nel tempo.

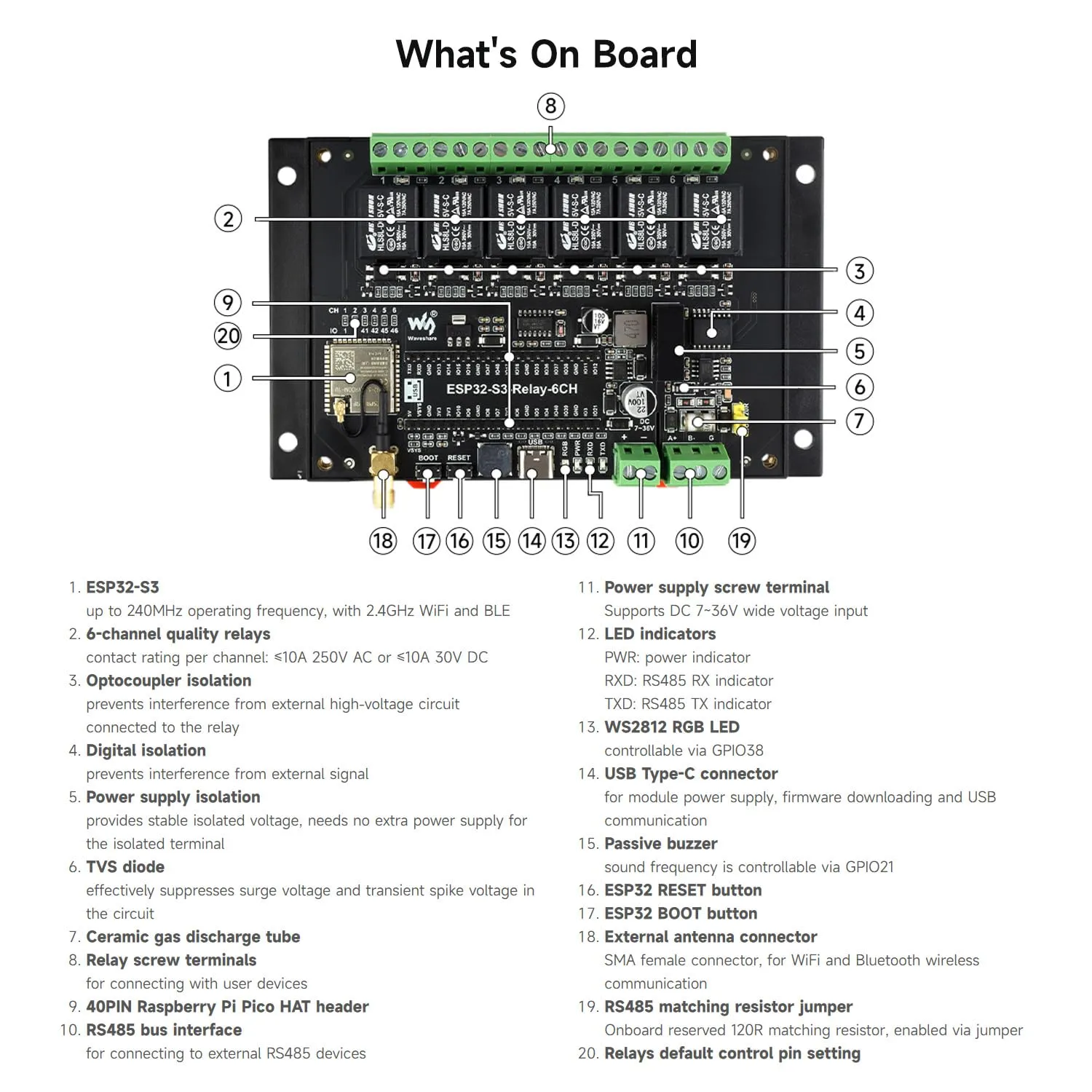

Based on ESP32-S3 microcontroller with Xtensa 32-bit LX7 dual-core processor, capable of running at 240 MHz. Built in buzzer, RGB colorful LED, power supply and RS485 TX/RX indicators for monitoring the operating status of the module

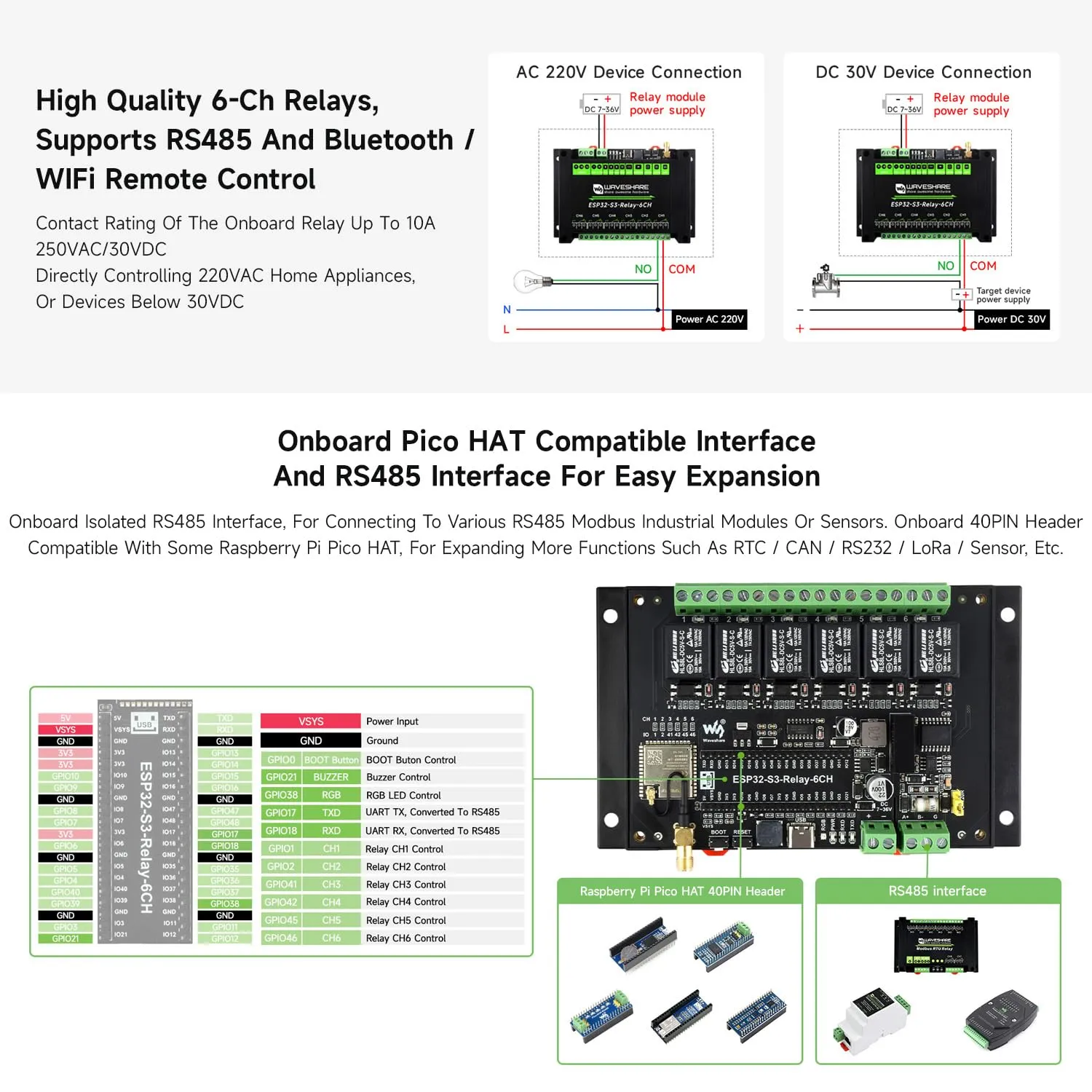

Integrated 2.4GHz Wi-Fi and Bluetooth LE dual-mode wireless communication, with superior RF performance. High quality relay, contact rating: ≤10A 250VAC/30VDC. Onboard isolated RS485 interface, for connecting to various RS485 Modbus industrial modules or sensors. Onboard USB Type-C port for power supply, firmware downloading and debugging
Onboard power supply screw terminal, supports 7~36V wide voltage input, suitable for industrial applications. Onboard digital isolation to prevent interference from external signal
Onboard optocoupler isolation to prevent interference from external high-voltage circuit connected to the relay. Rail-mounted ABS case, easy to install, safe to use
Onboard 40PIN header compatible with some Raspberry Pi Pico HAT, for expanding more functions such as RTC / CAN / RS232 / LoRa / sensor, etc. Onboard unibody power supply isolation, providing stable isolated voltage, no extra power supply required for the isolated terminal
